Устройство АСКУЭ Ресурс

Описание организации структуры и информационного обмена между компонентами системы "Ресурс"

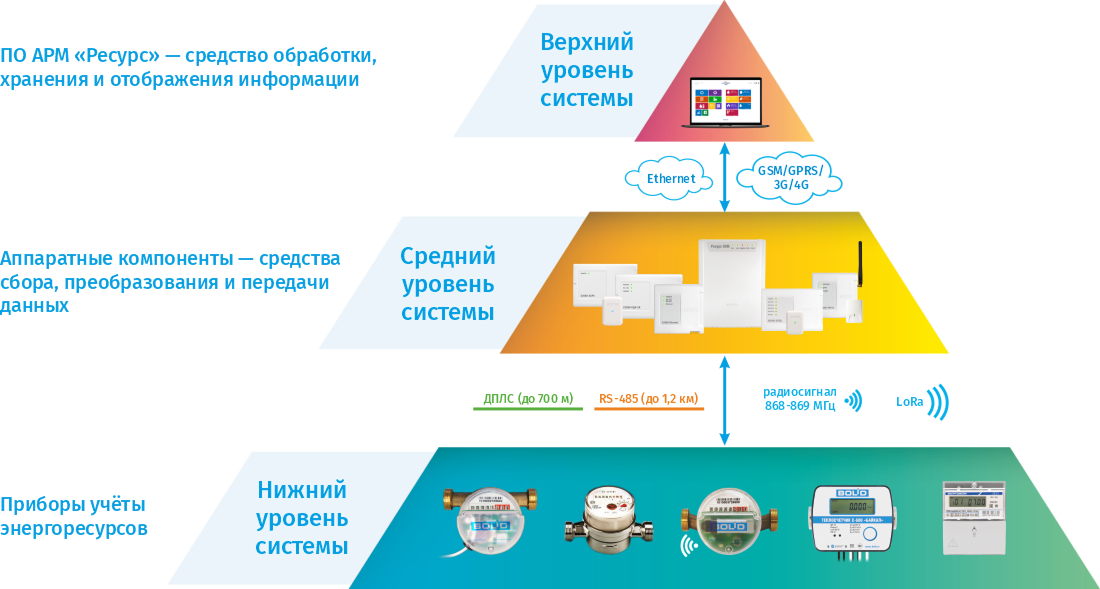

Структура системы - многоуровневая:

Нижний уровень включает в себя приборы учета энергоресурсов, которые осуществляют преобразование измеряемых величин в импульсные или цифровые сигналы
Средний уровень состоит из устройств, отвечающих за сбор и передачу данных
Верхний уровень включает в себя средства обработки, хранения и отображения измерительной информации

Организация информационного обмена между приборами учета нижнего уровня и устройствами среднего уровня зависит от типа преобразования измеряемых счетчиками величин. В счетчиках воды многих СВИ с природного газа с выходом заложено преобразование измеряемых величин в импульсный сигнал. В счетчиках тепловой энергии теплосчетных систем отопления и электрической энергии (мощности) - в цифровой формат.

Каналы связи системы

Для организации каналов связи между приборами учета, устройствами среднего уровня и верхним уровнем - компьютером/сервером с ПО АРМ «Ресурс» используются:
- двупроводная линия связи (ДПЛС)
- двухпроводной магистральный интерфейс RS-485
- радиоканал в диапазоне частот от 868,0 до 868,2 МГц и от 868,7 до 869,0 МГц
- локальная вычислительная сеть Ethernet
- сеть стандарта GSM
- сеть стандарта LoRaWAN.
Т. е. в основе организации каналов информационного обмена АСКУЭ «Ресурс» могут лежать, как проводные решения так и беспроводные.

ВАЖНО!

Количество и состав нижнего и среднего уровня системы определяются конкретным проектом. В рамках реализации проекта возможны различные комбинации организации вертикального/горизонтального обмена между уровнями системы и горизонтального - между компонентами уровня. Приведенные ниже схемы организации информационных каналов в зависимости от проектных решений прокладки инженерных коммуникаций объекта могут объединяться в различных сочетаниях.
